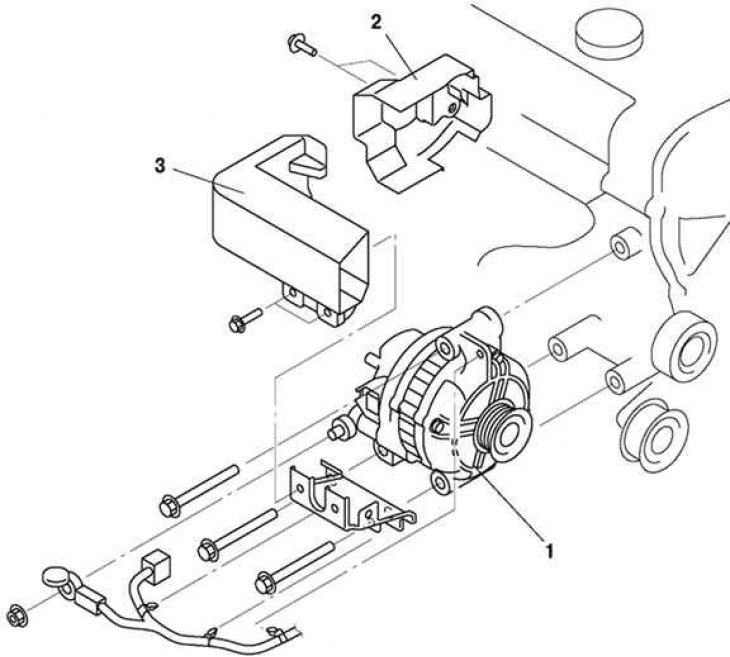

Мал. 2.68. Генератар: 1 - генератар; 2 - цеплаізаляцыйны экран генератара; 3 - паветравод генератара
Як ужо гаварылася, у сістэме зарадкі не выкарыстоўваецца рэгулятар напругі, кіраванне генератарам выконваецца блокам PCM. Паветравод генератара выраблены з пластмасы, металічная цеплаізаляцыя генератара засцерагае генератар ад высокай тэмпературы выпускнога калектара (мал. 2.68, 2.69).

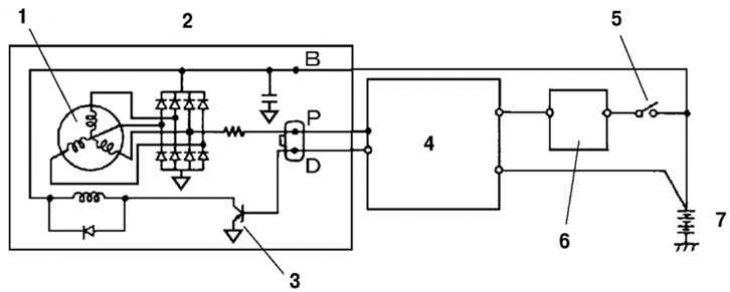

Мал. 2.69. Электрасхема злучэнняў генератара: 1 - абмотка статара; 2 - генератар; 3 - транзістар; 4 - блок PCM; 5 - выключальнік запальвання; 6 - кантрольная лямпа зарада акумулятарнай батарэі; 7 - акумулятарная батарэя
