Проверка подачи напряжения
Подсоединить контрольную лампу между накальной свечой четвертого цилиндра и «массой» автомобиля.
Повернуть ключ зажигания в положение II. Одновременно должна загореться контрольная лампа. Если лампа не загорается, то нужно проверить цепь подачи напряжения в соответствии со схемой электрооборудования.
Внимание: Ключ зажигания не должен оставаться в положении II более 15 секунд.
Проверка/замена накальных свечей
Отсоединить отрицательный провод от аккумуляторной батареи при выключенном зажигании.
Внимание: При этом будут стерты данные электронных блоков памяти. См. указания в главе «Электрооборудование».

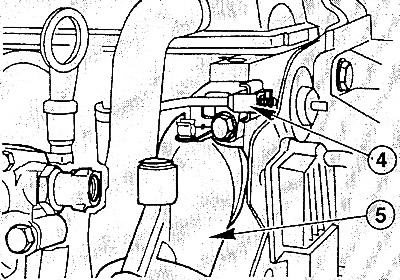

Открутить болт, отсоединить провод накальной свечи от держателя (4) и заизолировать его изоляционной лентой. (5 - вакуумный насос).

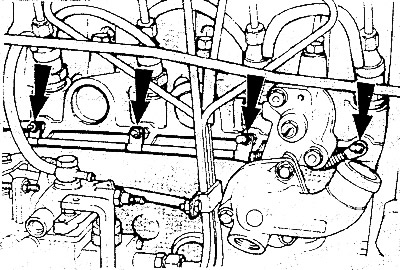

Снять соединительный провод и токопроводящую шину для накальных свечей.

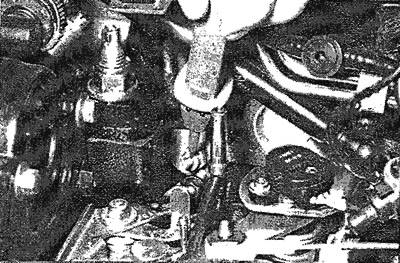

Подсоединить пробник напряжения к положительному контакту аккумуляторной батареи и по очереди приложить другой провод пробника к каждой накальной свече. Если светодиод пробника загорается, то контакт есть и накальная свеча в порядке.
Светодиод не загорается: накальная свеча неисправна и ее нужно заменить. Момент затяжки свечи 30 Нм.
Внимание: Момент затяжки нельзя превышать, т.к. при этом кольцевой зазор между накальным стержнем и резьбовой частью будет уменьшен, и накальная свеча раньше времени выйдет из строя. При перегорании накального стержня обратить внимание на указания (см. ниже).
Подсоединить провод для токопроводящей шины. Затянуть гайки моментом 5 Нм.
Подсоединить отрицательный провод к аккумуляторной батарее. Установить значения часов и ввести необходимые коды.
Накальные свечи с перегоревшими накальными стержнями
Перегоревшие накальные стержни накальных свечей часто приводят к повреждениям форсунок. Подобные повреждения не должны ограничиваться при устранении заменой накальных свечей.

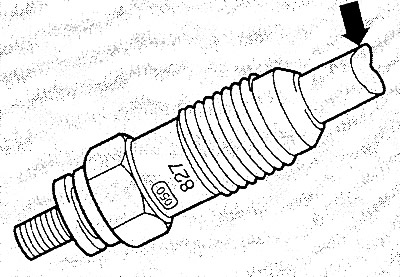

Если при диагностике неисправностей обнаружены подобные накальные свечи (стрелка), то недостаточно лишь заменить их. Нужно также провести проверку форсунок на величину давления открывания и плотность (в мастерской).
