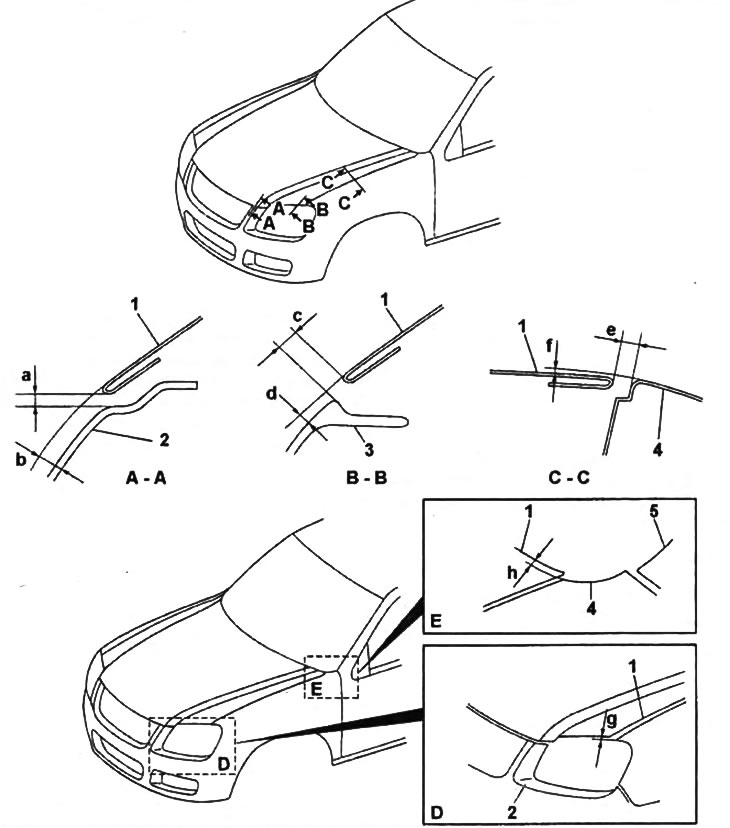

а) Измерьте зазоры между капотом и кузовом автомобиля, как показано на рисунке "Регулировка капота".
Регулировка капота.
1 - капот,
2 - передний бампер,
3 - фара,
4 - переднее крыло,
5 - передняя дверь.
б) Сравните полученные значения с номинальными, приведенными в таблице "Регулировка капота".

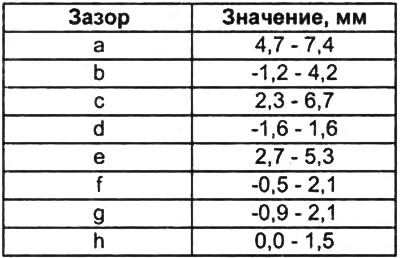

Таблица. Регулировка капота.
в) Если измеренные значения не соответствуют указанным. то положение капота необходимо отрегулировать.
2. Регулировка положения капота.
Регулировка горизонтальных зазоров

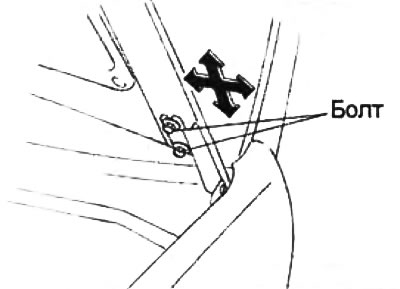

а) Откройте капот и ослабьте болты крепления петель капота.
б) Отрегулируйте положение капота, перемещая его вперед-назад и влево-вправо.
в) Затяните болты после регулировки.
Регулировка вертикальных зазоров
а) Снимите решетку радиатора.

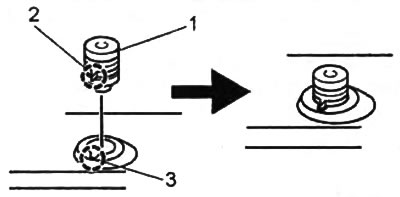

б) Поворачивайте регулировочную подушку до тех пор, пока выступ не попадет в паз, как показано на рисунке.
1 - подушка,
2 - выступ,
3 - паз.

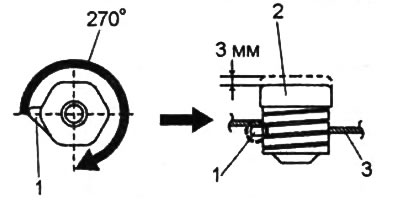

в) Поворачивайте регулировочную подушку до тех пор, пока не опустится на 3 мм от ранее установленного положения, как показано на рисунке.
1 - выступ,
2 - регулировочная подушка,
3 - усилитель.

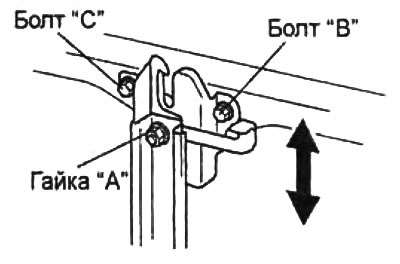

г) Ослабьте болты и гайку крепления замка капота и переместите замок капота в верхнее положение.
д) Затяните болты крепления замка капота.
е) Закройте капот и ослабьте болты крепления замка.
ж) Слегка потяните замок рукой и переместите его вниз, так чтобы зазор между замком и скобой замка не был чрезмерно большим. Затяните гайку "А", затем болты "В" и "С".
з) Убедитесь в отсутствии зазора между капотом и регулировочными подушками.
и) Откройте капот.
к) Установите все снятые детали.
