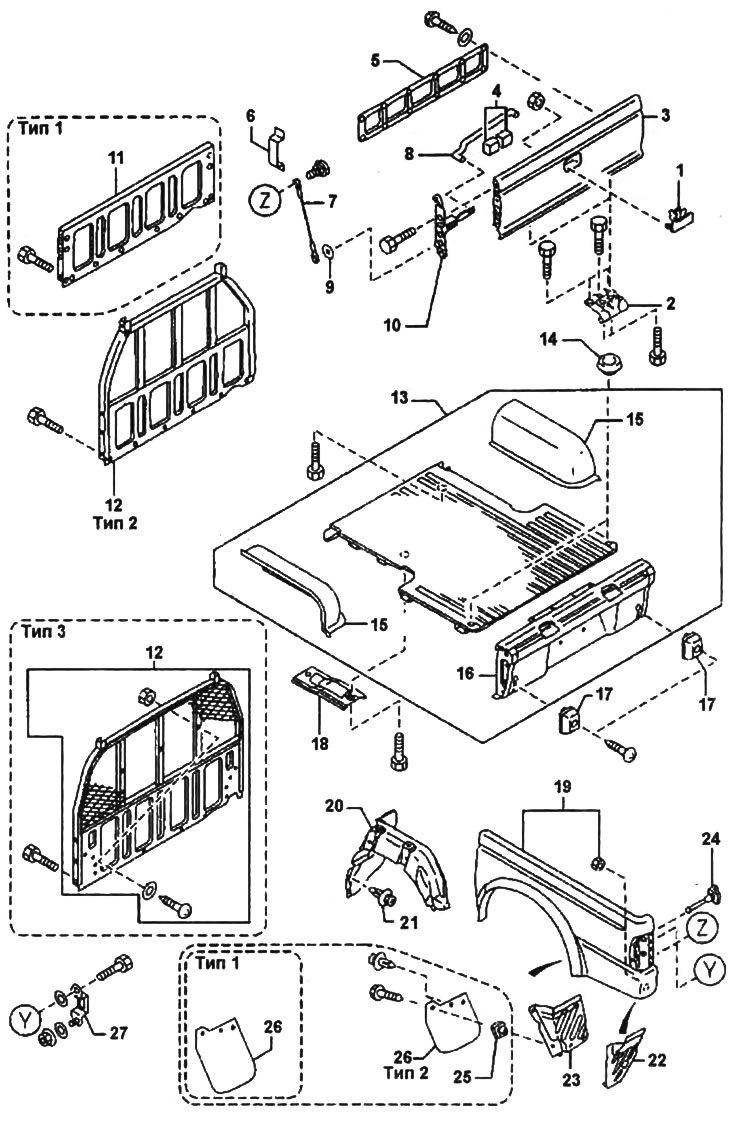

Отделки багажного отделения.
1 - внешняя ручка задней двери,
2 - петля задней двери,
3 - задняя дверь,
4 - проставка,
5 - крышка технологического отверстия,
6 - защита,
7 - фиксатор задней двери,
8 - шток,
9 - проставка,
10 - направляющая фиксатора,
11 - установочная пластина для крепления груза,
12 - держатель груза,
13 - отделка пола багажного отделения,
14 - заглушка сливного отверстия,
15 - отделка колесной арки,
16 - усилитель,
17 - стопор,
18 - изоляционная накладка,
19 - боковая панель багажного отделения,
20 - задний подкрылок,
21 - фиксатор,
22, 23 - угловое соединение,
24 - ограничитель хода задней двери багажного отделения,
25 - фиксатор,
26 - защитный кожух,
27 - скоба замка задней двери.
Примечание: на рисунке указаны снятие и установка отделок багажного отделения для автомобиля Mazda ВТ-50. Снятие и установка отделок багажного отделения автомобиля Ford Ranger производится аналогично.
2. Сборка производится в порядке, обратном разборке.
