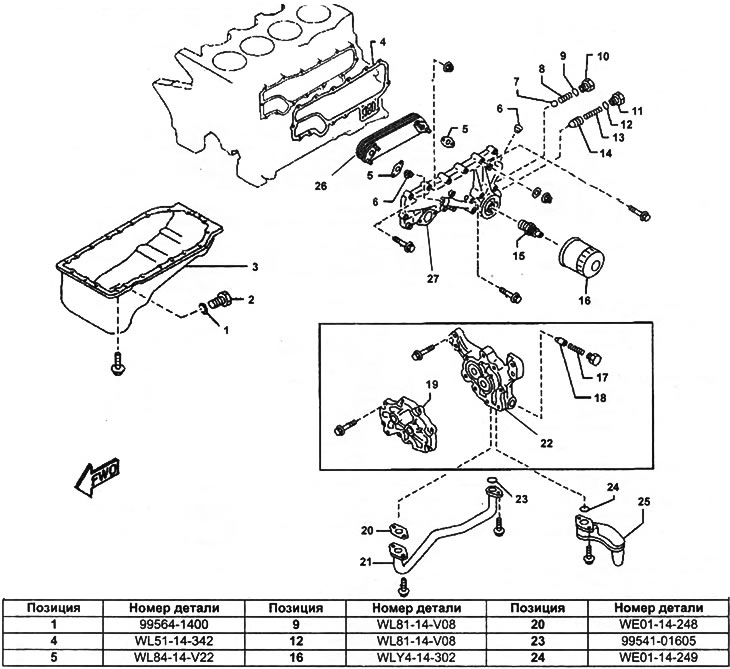

Компоненты системы смазки.
1 - уплотнительная шайба,
2 - сливной болт,
3 - масляный поддон,
4 - прокладка маслоохладителя,
5 - прокладка,
6 - заглушка,
7 - шарик,
8, 13 - пружина редукционного клапана,
9, 12 - уплотнительное кольцо,
10, 11 - заглушка,
14 - редукционный клапан,
15 - штуцер масляного фильтра,
16 - масляный фильтр,
17 - пружина редукционного клапана масляного насоса,
18 - редукционный клапан масляного насоса,
19 - крышка масляного насоса,
20 - прокладка,
21 - масляная трубка,
22 - корпус масляного насоса,
23, 24 - уплотнительное кольцо,
25 - маслоприемник,
26 - маслоохладитель,
27 - корпус маслоохладителя.
