Dízelmotor olajteknő

Az olajteknő ki- és beszerelése

Jegyzet.

: minden eltávolítás után cserélje ki az alkatrészt egy újra.

: alkalmazzon tömítőanyagot.

Figyelem.

• A forró motor és a motorolaj különféle égési sérüléseket okozhat. Le kell állítani a motort, és meg kell várni, amíg lehűl.
• Az emelőre emelt, de biztonsági állvánnyal nem rögzített jármű veszélyes. Leeshet és leeshet, ami halált vagy súlyos sérülést okozhat. Ne dolgozzon olyan megemelt jármű körül vagy alatt, amelyet nem támaszt meg biztonsági állvány.
• A használt motorolajjal való hosszan tartó érintkezés bőrrákot okozhat. A motorolaj kezelése után azonnal alaposan mosson kezet szappannal és vízzel.

Az olajteknő eltávolítása

1. Távolítsa el a motor 2. számú elülső védőtálcáját.


2. Engedje le a motorolajat.

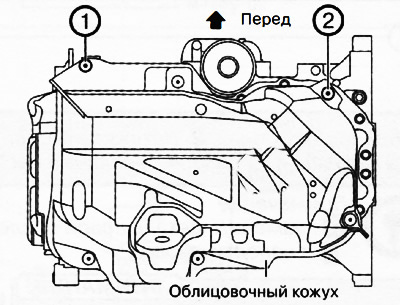

3. Távolítsa el a kapcsokat és távolítsa el az olajteknő fedelét.

4. Az olajraklap rögzítőcsavarjainak elfordítása.

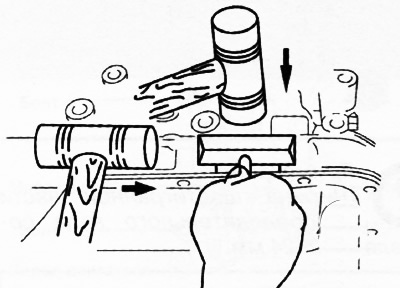

5. Speciális maróval és kalapáccsal válassza le az olajteknőt a motorblokkról.



6. Vegye ki az olajteknőt a motorból.

Olajteknő beszerelés

1. Alaposan tisztítsa meg és távolítsa el a tömítőanyag maradványokat, olajat és egyéb szennyeződéseket a hengerblokk és az olajteknő érintkezési felületeiről.

Figyelem.

• Hordjon fel szilikon tömítőanyagot egyenletes, folyamatos gyöngyben.
• A szilikon tömítőanyag idő előtti kikeményedésének megelőzése érdekében a tömítőanyag felhordása után 10 percen belül szerelje fel az elülső burkolatot a motorra. Azonnal húzza meg a rögzítőcsavarokat.

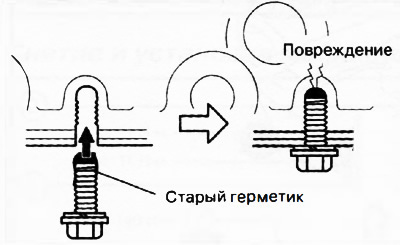

• Ha az edzett tömítőanyaggal ellátott csavart meghúzzák, az megrepedhet a hengerfejben vagy a hengerblokkban.

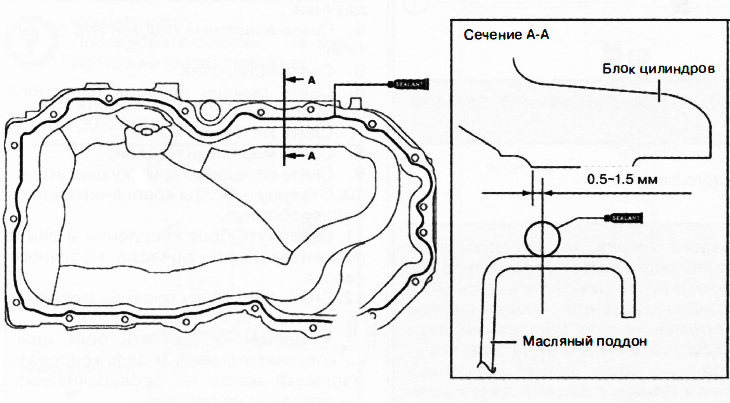

2. Vigyen fel szilikon tömítőanyagot az olajteknő peremére a csavarlyukak belső oldalán az ábra szerint.

Jegyzet. Tömítőperem vastagság: 3,0-7,0 mm.

3. Szerelje fel az olajteknőt a hengerblokkra.

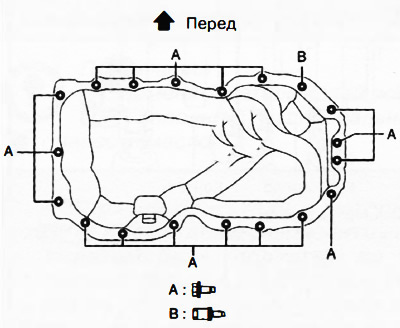

Figyelem. Kétféle olajteknő csavar létezik, különböző hosszúságú és formájú. Szerelje be az összes csavart a helyére az alábbiak szerint. Ezenkívül új csavarokat kell használni, mivel az olajteknő csavarjait nem lehet újra felhasználni.

4. Húzza meg az olajteknő csavarjait az ábra szerint.

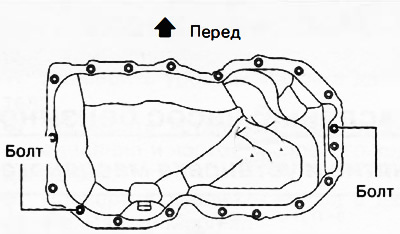

5. Csavarja fel az ábrán látható két csavart.

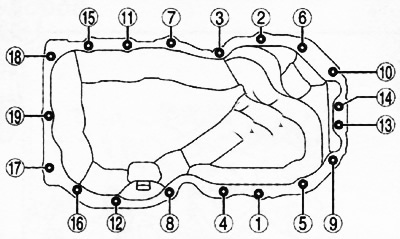

6. Húzza meg az olajteknő összes rögzítőcsavarját az ábrán látható sorrendben 8-11 Nm nyomatékkal.

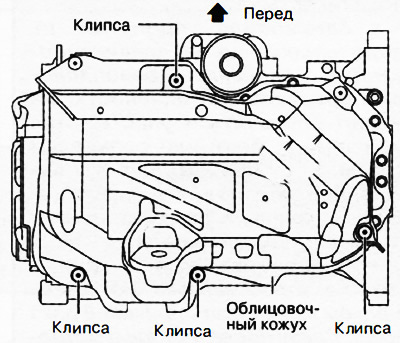

7. Helyezze az olajteknő fedelét a motorra, és szerelje fel a rögzítőkapcsokat az ábrán látható sorrendben.



8. Szerelje be az olajteknő bélésének fennmaradó rögzítőkapcsait.



9. Szerelje be a motor 2. számú elülső védőtálcáját.

10. Töltse be a szükséges mennyiségű megfelelő minőségű motorolajat a motorba.

11. Indítsa be a motort, és ellenőrizze az olajszivárgást. Ha olajszivárgást észlel, javítsa meg vagy cserélje ki a megfelelő alkatrészt.

12. Ellenőrizze a motorolaj szintjét.
