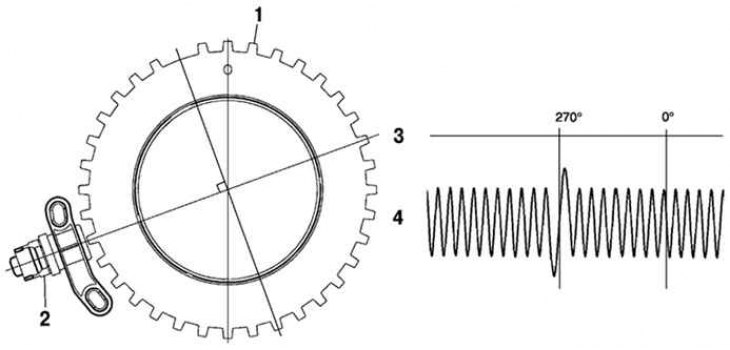

Rizs. 2.229. Főtengely helyzet érzékelő kimeneti hullámalakja: 1 - főtengely meghajtó lemez; 2 - főtengely helyzetérzékelő; 3 - a főtengely forgásszöge; 4 - a főtengely helyzetérzékelő kimeneti jele
A főtengely helyzetérzékelő kimeneti jelének hullámformáját a 2.229. ábra mutatja.
