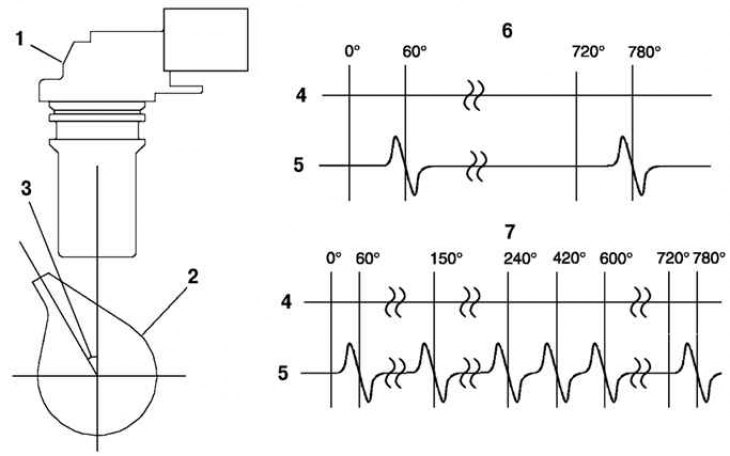

Rizs. 2.228. Vezérműtengely helyzetérzékelő kimeneti hullámalakja: 1 - vezérműtengely helyzetérzékelő; 2 - szívó vezérműtengely; 3 – a vezérműtengely elfordulási szöge 30°; 4 - a főtengely forgásszöge; 5 - a vezérműtengely helyzetérzékelő kimeneti jele; 6 - LF és L8 motorok; 7 - L3 motor
A henger azonosításához a vezérműtengely helyzetérzékelője érzékeli a vezérműtengely szögét 30 fokkal az első henger dugattyújának felső holtpontja után. A vezérműtengely helyzetérzékelő kimeneti jelének hullámformáját a 2.228. ábra mutatja.
