Figyelem:
- A levegőbeszívó rendszeren végzett munka megkezdése előtt győződjön meg arról, hogy a motor és a szívórendszer alkatrészei hidegek.
- Ne engedje, hogy a benzin gumi- vagy bőrtárgyakkal érintkezzen.
- Az üzemanyag-ellátó rendszer összeszerelése után ellenőrizze az üzemanyag-szivárgást, és egy hétig ellenőrizze a motor szivárgását és üzemanyagszagát.
- Az üzemanyag-ellátó rendszeren végzett munka előtt válassza le a vezetéket az akkumulátor negatív pólusáról.
- Ne dohányozzon és ne használjon nyílt lángot, amikor az üzemanyagrendszeren dolgozik.
1. Húzza ki a vezetéket a tároló akkumulátor negatív csatlakozójából.
2. Távolítsa el a motor befejező paneljét.
3. Távolítsa el az alkatrészeket az ábrán látható sorrendben "Légbeszívó rendszer ki- és beszerelése".

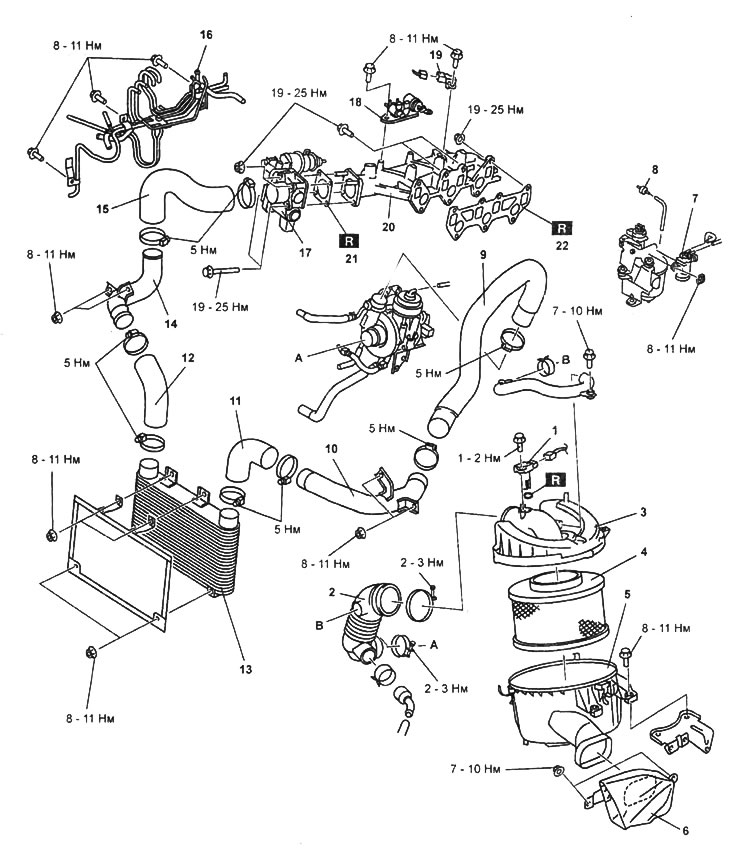

Légbeszívó rendszer ki- és beszerelése.
1 - levegőtömeg-érzékelő / 2. sz. érzékelő beszívott levegő hőmérséklete (pecsét P/N - WLS1-13-214),
2 - légcsatorna,
3 - levegőszűrő ház fedele,
4 - légszűrő (P/N - WE01-13-Z40),
5 - levegőszűrő ház,
6 - levegő bemenet,
7 - mágnesszelep a töltőnyomás szabályozásához,
8 - szabályozó vákuumszelep,
9 - turbófeltöltő kimeneti tömlő,
10 - turbófeltöltő kipufogócső,
11 - a töltőlevegő-hűtő bemeneti tömlője,
12, 15 - töltőlevegő-hűtő kimeneti tömlő,
13 - töltőlevegő hűtő,
14 - a töltőlevegő-hűtő kimeneti csöve,
16 - vákuumcső,
17 - fojtószelep,
18 - konzol a kipufogógáz-visszavezető rendszer mágnesszelepeihez,
19 - töltőnyomás-érzékelő / 2. sz. érzékelő beszívott levegő hőmérséklete,
20 - szívócső,
21 - fojtószelepház tömítés (P/N - WE01-13-234),
22 - szívócső tömítés (P/N - WE01-13-111).
4. Az alkatrészek beszerelése az összeszerelés során az eltávolítással fordított sorrendben történik.
Levegőbeömlő eltávolítása Megjegyzés
A légbeömlő eltávolítása előtt el kell távolítani az első kerékbetétet.
Szívócső kiszerelés Megjegyzés
1. Mozgassa oldalra az üzemanyagszűrőt a tömlők leválasztása nélkül.
2. Távolítsa el az EGR szelepet és az EGR csövet (fejezetet lásd "üzemanyag-befecskendező rendszer").
3. Távolítsa el a nagynyomású üzemanyagcsöveket (fejezetet lásd "üzemanyag-befecskendező rendszer").
4. Távolítsa el az üzemanyag-akkumulátort (fejezetet lásd "üzemanyag-befecskendező rendszer").
