Verificarea înălțimii pedalei

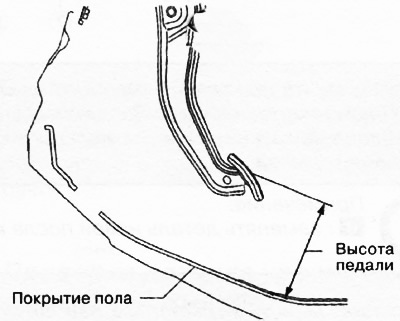

1. Măsurați distanța de la centrul suprafeței superioare a pedalei până la pardoseala și comparați cu specificațiile (vezi tabelul de la începutul capitolului).
2. Dacă înălțimea pedalei nu este corectă (134 mm), verificați următoarele și depanați:
- Starea instalării amplificatorului de frână cu vid.
- Deformarea sau deteriorarea furcii amplificatorului de frână cu vid.
- Starea instalării pedalei de frână.
- Uzură știftul de conectare al furcii de servofrânare.
3. Dacă nu se găsesc defecțiuni, înlocuiți pedala de frână cu una nouă.
Verificarea jocului pedalei
1. Apăsați pedala de mai multe ori pentru a utiliza vidul din servofrânarea.
2. În timp ce apăsați ușor pedala cu mâna, măsurați jocul pedalei. Ar trebui să fie de 3-5 mm.
3. Dacă valoarea măsurată a jocului pedalei de frână nu este corectă, verificați uzura știftului de legătură al furcii de servofrânare. Dacă se găsesc defecte, înlocuiți știftul de conectare cu unul nou.
Notă: Dacă pinul de conectare este în regulă, posibila cauză a defecțiunii constă în servofrecul de frână cu vid. Verificați starea servofrânei și înlocuiți-l cu unul nou dacă este necesar.
Verificarea distanței de la pedală la podea
1. Porniți motorul și apăsați pedala de frână cu o forță de 147 N (15 kgf).

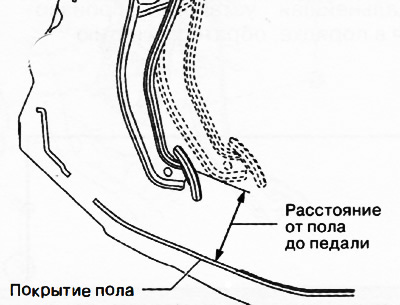

2. Măsurați distanța de la centrul suprafeței superioare a pedalei până la pardoseala. Dacă valoarea măsurată nu este corectă (mai mic de 95 mm), verificați dacă există aer în conductele de frână și, dacă este necesar, purjați sistemul.
