Deconectați cablul negativ de la baterie.
Goliți lichidul de răcire a motorului.
Eliminați următoarele elemente:
- roata din fata (dreapta);
- capacul inferior și apărător de noroi (dreapta);
- ansamblu filtru de aer;
- bobine de aprindere;
- curea de transmisie;
- pompa servodirecției fără a deconecta furtunul de ulei și conducta de ulei.

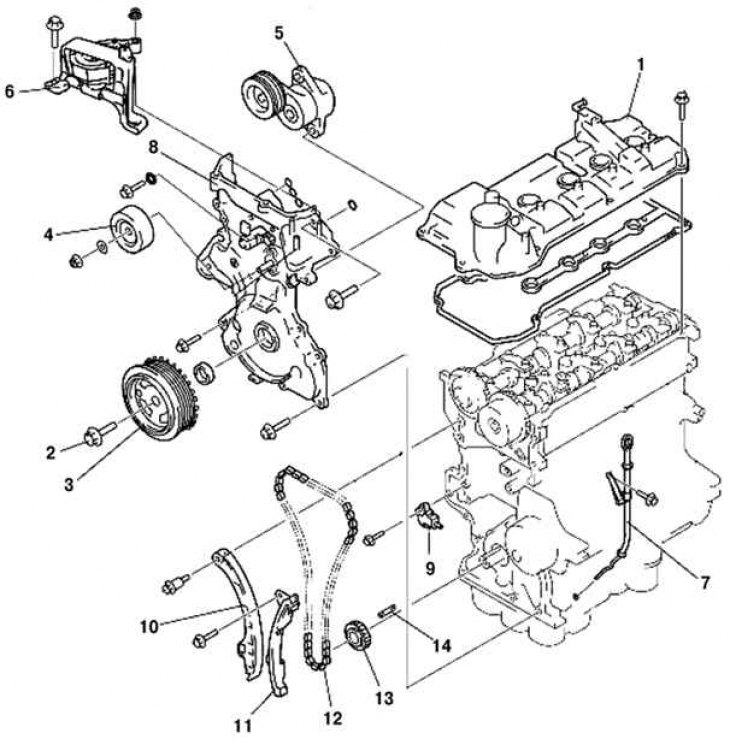

Orez. 2.252. Componentele transmisiei lanțului de distribuție: 1 – un capac al unui cap al blocului de cilindri; 2 – un șurub de fixare a unui scripete al arborelui cotit; 3 - scripete arbore cotit; 4 - scripete tensionare; 5 - întinzătorul automat al curelei de transmisie; 6 - suport motor nr 3; 7 - nivelul de ulei al jojei de control al tubului; 8 - capacul frontal al motorului; 9 - întinzător de lanț; 10 – pârghie întinzător lanț; 11 - ghidaj lanț; 12 - antrenare cu lanț de distribuție; 13 - pinion arbore cotit; 14 - cheie
Notă. Asigurați pompa servodirecției cu o frânghie într-o poziție care nu interferează cu serviciul.
Scoateți rezervorul de lichid de răcire și servodirecție cu furtunurile și conductele conectate.
Scoateți generatorul.
Scoateți pompa de lichid de răcire
Scoateți suportul cablului de accelerație (din partea laterală a corpului)
Deconectați firul de împământare (suport motor #3)
Deconectați următoarele elemente:
- furtun de ventilație;
- Cablajul supapei de control al uleiului;
- conectorul senzorului de poziție a arborelui cotit.
Scoateți capacul chiulasei.

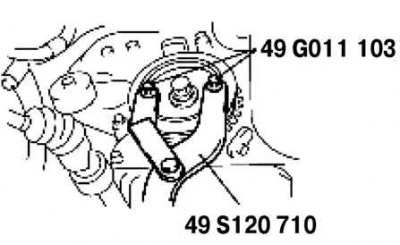

Orez. 2.253. Fixarea scripetei arborelui cotit
Fixați scripetele arborelui cotit folosind unelte speciale și scoateți șurubul scripetei arborelui cotit (orez. 2.253).
Scoateți scripetele arborelui cotit, scripetele foloase și întinzătorul automat al curelei de transmisie.

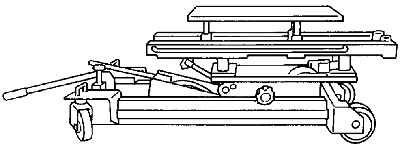

Orez. 2.254. Cric de motor pentru fixarea motorului înainte de a scoate suportul nr. 3
Sprijiniți motorul folosind un cric de motor și un accesoriu și îndepărtați suportul #3 (orez. 2.254).
Scoateți tubul jojei pentru nivelul uleiului.
Scoateți capacul frontal al motorului.

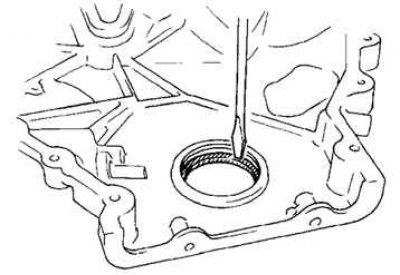

Orez. 2.255. Scoaterea garniturii frontale
Scoateți simeringul din față folosind o șurubelniță cu cap plat (orez. 2.255).
