Сл. 4.22. Горња предња полуга вешања: 1 - вијак (сензор брзине точкова за систем против блокирања точкова); 2 - вијак (носач кочионог црева); 3 - матица (Предњи стабилизатор); 4 - предњи горњи куглични зглоб полуге; 5 - вијак (предња надлактица); 6 - предња надлактица; 7 - динамички пригушивач; 8 - стезаљка; 9 - заштитни поклопац
Горња полуга предњег носача вешања је приказана на сл. 4.22.
Повлачење
Подржите зглоб управљача помоћу дизалице.

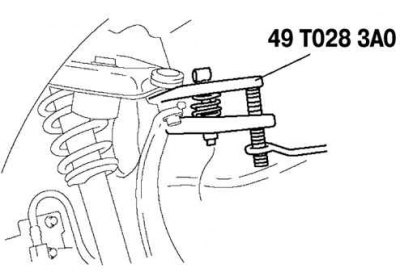

Сл. 4.23. Одвајање кугличног зглоба од обртног
Одвојите куглични зглоб од зглоба управљача помоћу специјалног алата (пиринач. 4.23).
Уклоните три матице на врху предњег амортизера.
Уклоните предњи амортизер и завојну опругу према спољашњој страни возила.

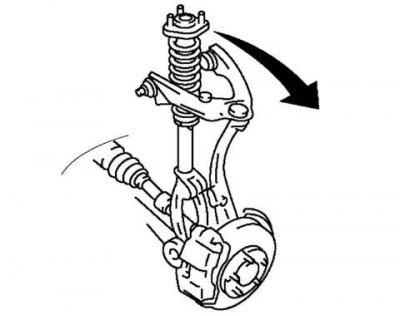

Сл. 4.24. Уклањање предње надлактице
Отпустите монтажне завртње и уклоните предњу надлактицу (пиринач. 4.24).
Преглед
Проверите да ли полуга има оштећења, пукотине и деформације.
Проверите момент отпора ротацији сферног зглоба.
Окрените иглу кугличног зглоба за пет окрета.

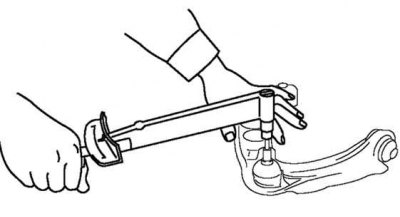

Сл. 4.25. Провера момента отпора ротацији кугличног зглоба
Измерите отпор обртног момента помоћу одговарајућег насадног кључа и момент кључа (пиринач. 4.25).
Ако је мерење ван спецификације, замените склоп доње контролне руке.
Максимални момент отпора: 1,5 Нм.
Инсталација
Обришите маст са кугличне осовинице.
Напуните унутрашњост нове заштитне чизме машћу.
Поставите поклопац на куглични зглоб.

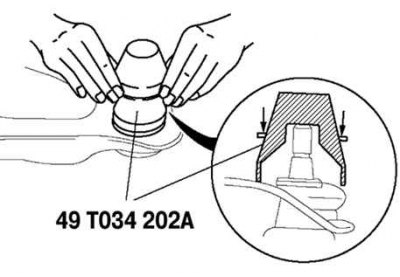

Сл. 4.26. Инсталирање нове копче за пртљажник са кугличним зглобом
Монтирајте нову стезаљку помоћу специјалног алата (пиринач. 4.26).
Уверите се да је клип добро постављен у отвор.
Обришите вишак масноће.
Инсталирајте остале компоненте обрнутим редоследом од уклањања.
