Сл. 2.67. Радне компоненте електричне опреме мотора аутомобила Мазда 6: 1 - свећица; 2 - генератор; 3 - високонапонска жица; 4 - калем за паљење; 5 - стартер; 6 - батерија
Електрична опрема мотора користи систем паљења без дистрибутера. Поред тога, уграђен је нови генератор без регулатора напона, са уграђеним моћним транзистором. Систем паљења користи стартер са коаксијалним мењачем и иридијумску свећицу (пиринач. 2.67).
Табела 2.21. Технички системи електроопреме мотора

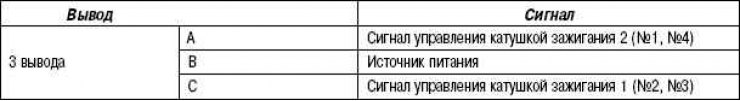

Табела 2.22. Пин ассигнмент
