Skontrolujte, či je vzdialenosť medzi horným povrchom brzdového pedála a prepážkou motorového priestoru správna.
- Výška pedálu - 214 - 219 mm
2. Nastavenie výšky brzdového pedálu.
A) Odpojte konektor spínača brzdových svetiel.

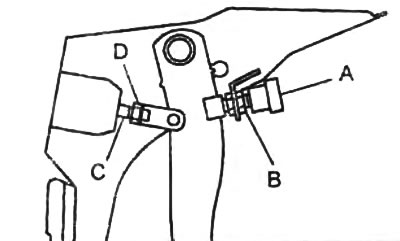

b) Uvoľnite poistnú maticu "IN" a vypnite vypínač "A" aby sa nedotýkal pedálu.
V) Uvoľnite poistnú maticu "D" a otáčaním stonky "S", nastavte výšku brzdového pedála.
G) prídržná tyč "S" utiahnite poistnú maticu "D".
- Uťahovací moment - 24 - 34 Nm
d) zabaliť istič "A" aby medzera medzi spínacími tyčami a dorazom zodpovedala norme.
- Medzera - 0,1 - 1,0 mm
e) Utiahnite poistnú maticu "IN".
- Uťahovací moment - 14 - 18 Nm
a) Pripojte konektor spínača brzdových svetiel.
h) Po nastavení skontrolujte vôľu brzdového pedálu a správnu činnosť brzdových svetiel.
3. Kontrola voľného chodu brzdového pedála.
A) Na odstránenie podtlaku zo systému niekoľkokrát stlačte brzdový pedál.
b) Odstráňte závlačku a kolík, uistite sa, že otvory pre pedál a vidlicu sú zarovnané a závlačku a kolík znova nainštalujte.

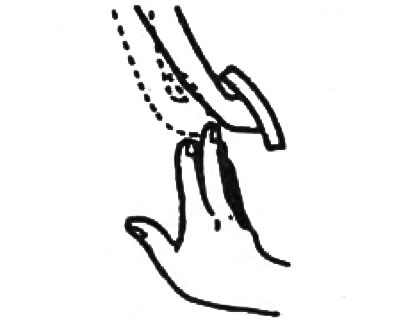

V) Pomaly stláčajte brzdový pedál, kým nepocítite odpor, zmerajte vôľu pedálu.
- Voľná vôľa pedálu - 3 - 8 mm
V prípade potreby vykonajte úpravy.
4. Nastavenie vôle brzdového pedálu.
A) Odstráňte závlačku a vidlicu.

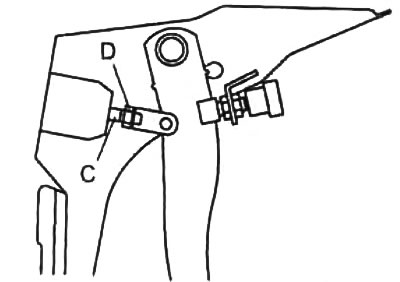

b) Uvoľnite poistnú maticu "D" a otáčaním stonky "S", zarovnajte otvory v pedáli a strmene predstavca.
V) Nainštalujte a umiestnite kolík vidlice a závlačku.
G) Utiahnite poistnú maticu "D".
- Uťahovací moment - 24 - 34 Nm
d) Skontrolujte výšku pedálov a správnu funkciu brzdových svetiel.
5. Kontrola rezervy brzdového pedála.
Naštartujte motor a zošliapnite brzdový pedál silou 589 N. Uistite sa, že vzdialenosť medzi horným povrchom pedálu a podlahovou krytinou je správna.
- Výkonová rezerva - nie menej ako 105 mm
Ak je vzdialenosť menšia ako normálne, skontrolujte:
- nedostatok vzduchu v brzdovom systéme;
- prevádzkyschopnosť automatického regulátora;
- medzi doštičkami a brzdovým kotúčom/bubnom nie je nadmerná vôľa.
