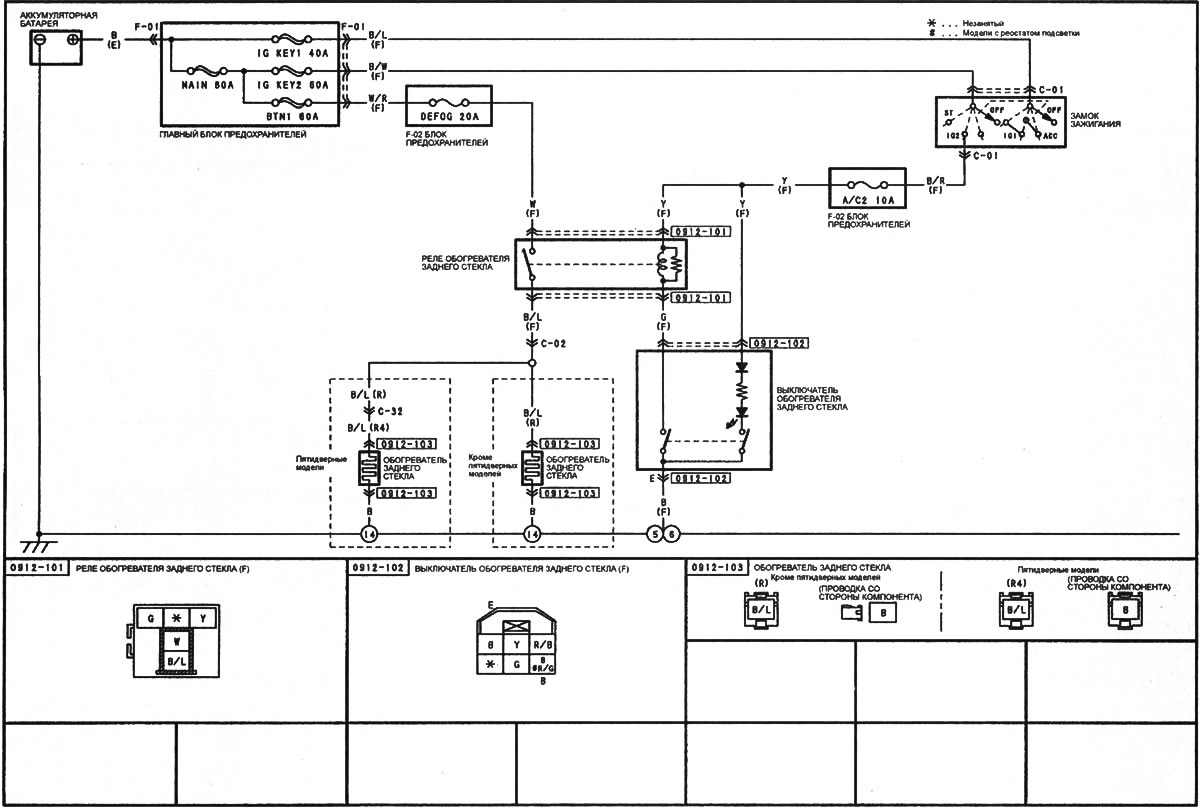

Схема 10. Обігрівач заднього скла

0

Обігрівач заднього скла

Открыть большую картинку в новой вкладке »
